Tableau de communication

[atomicbuzz]

Salutation les électriciens

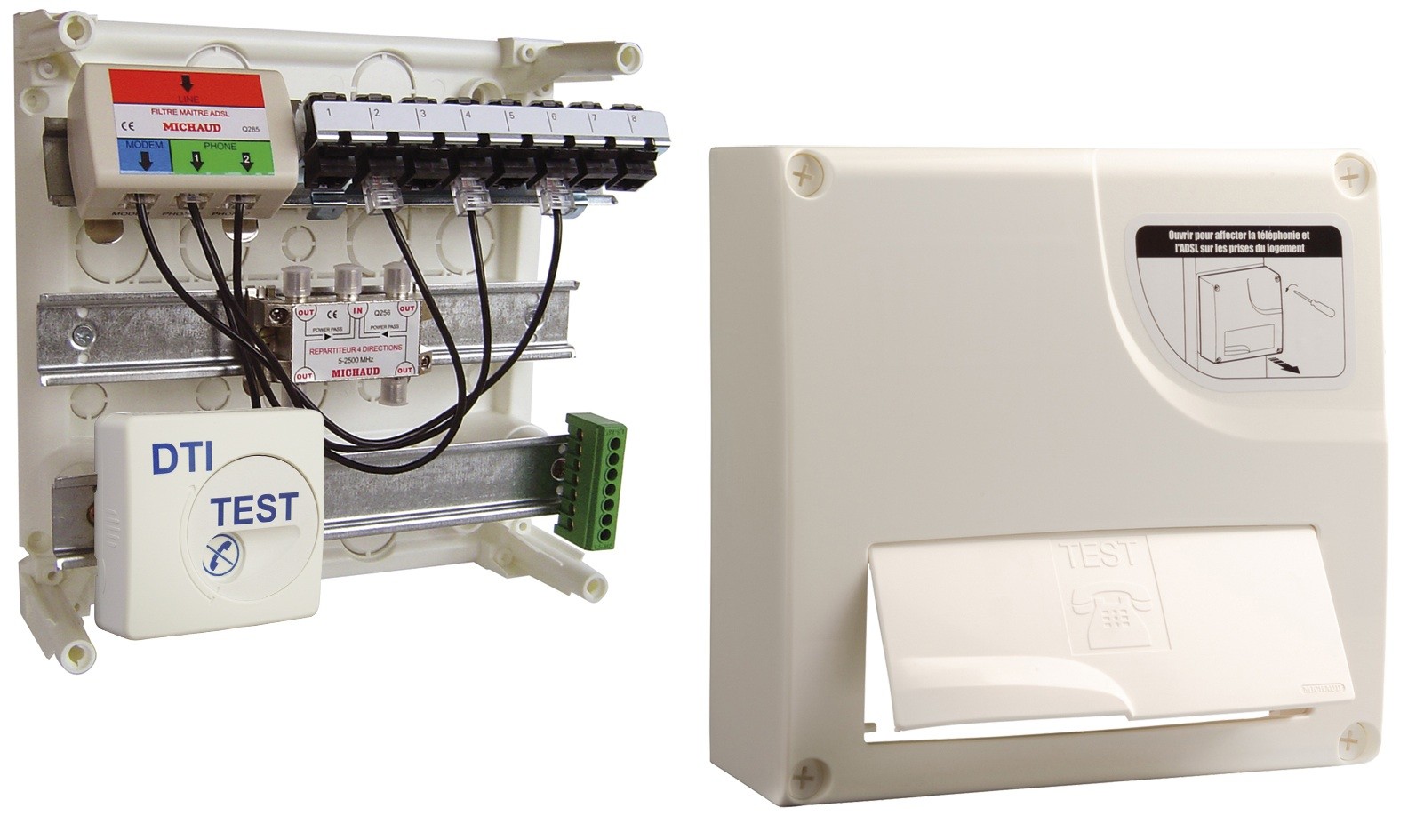

Petite question pour le tableau de communication avec internet et TV je vous montre une photo en exemple.
Donc je voudrais savoir le câblage pour l'arrive sur le filtre adsl il s'effectue avec un cable RJ45 droit et pour le "brassage"( les RJ45 sous le filtre adsl) idem ?
et apres sous les switch jusque au mur de la maison c'est du RJ45 droit également ?

Merci d'avance je ne suis pas trop au point sur les nouvelles norme, et comme je doit refaire un logement .....

[Didier62]

bonjour,
un câble informatique est ce qu'il est , c'est la façon dont on câble les RJ45 qui en fait un "droit" ou "croisé"
la très grande majorité des installations sont faites en 568B (câblage des RJ) et tous les brins du câbles doivent êtres raccordés, ce qui permet de recevoir le téléphone et internet.
tous les câbles doivent arriver dans le tableau de com (réseau étoilé)
n'oubliez pas d'amener un 6mm² Vert/jaune au tableau de com
@+

[atomicbuzz]

Merci pour la réponse .
petite precision le câble PTT 299 (fils de téléphone classique) pour les prises téléphones et le réseau Ethernet, est le cable adapté pour raccorder la ligne téléphonique au tableau de com ? et peut aussi être utilise pour le racordement des prise rj 45 au tableau de com ?

[Didier62]

salut,
les prises "téléphone" (en T) sont interdites depuis longtemps dans le cadre de travaux neufs, c'est la prise de communication RJ45 qui fait office de téléphone ,tv, internet.
vous devez prendre du câble informatique (catégorie 5E ou 6) pour faire votre installation et non un câble téléphonique.
@+

[atomicbuzz]

Merci
